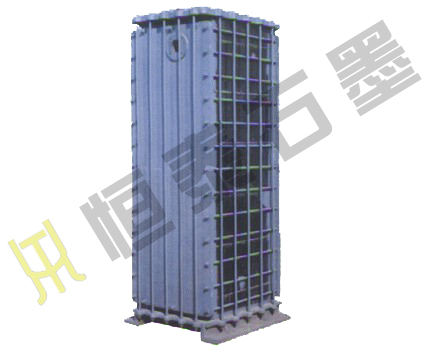

KS型矩形塊孔式石墨換熱器



【結構和特點】

矩形塊孔式石墨換熱器由截面為矩形的單元換熱塊疊裝而成，整體強度高，耐熱沖擊性能好，傳熱效率高使用壽命長。

水封側板為鑄鐵板，檢修裝拆簡便。也可制成雙向防腐結構。該設備可用加熱器、冷卻器、物料流程可為1～4流程。

  KS型側板為整體，增加上、下兩排緊固螺柱，側板受力分布更均勻。

本公司可據用戶要求生產外聯式、臥式安裝、雙向耐腐蝕等特殊要求的矩形塊孔式石墨換熱器。

KS型矩形塊孔式石墨換熱器按單臺換熱面積小于、大于24m²分成兩種結構。

【技術特性】

設計溫度：-30～150℃

設計壓力：縱向：0.5MPa

       橫向：0.3MPa
換熱面積：5-150m²（平均）

執行標準：參照HG/T3187-1999《矩形塊孔式石墨換熱器》





KS型≤24㎡

KS型＞24㎡
